Obwohl ich das Fujinet und den Rooter im selben Raum betreibe, habe ich nur eine sehr niedrige Signalqualität. Diese schwankt von 7% bis 16% (Maximalwert war mal 18%). Das ist doch sehr wenig, oder?!? Was habt ihr so für Werte?
Fujinet Signalqualität
Hallo!
Wenn Du ein FujiNet mit interner Antenne hast, kann es sein, dass Du eines der Modelle erwischt hast, die zwar eigentlich eine interne Antenne nutzen sollten, aber für eine externe Antenne ausgerichtet sind.
Hier in dem Thread wird das etwas genauer behandelt: https://abbuc.de/forum/viewtopic.php?p=3801#p3801
Grüße Janko
Meine Projekte findest Du hier...

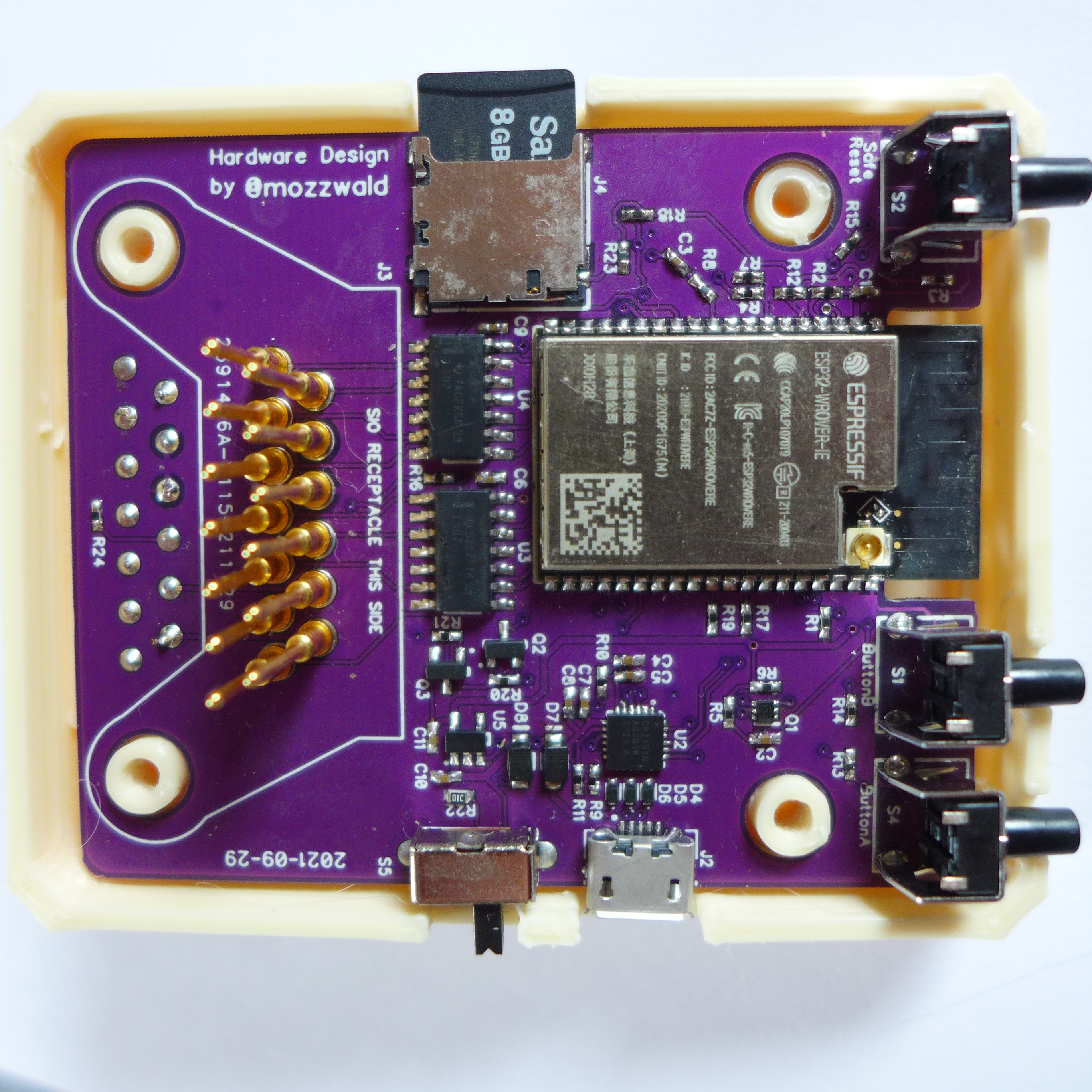

Kann jemand mit diesem Bild etwas anfangen?
Ist dort alles richtig verlötet?
Andars schrieb: Kann jemand mit diesem Bild etwas anfangen? Ist dort alles richtig verlötet?P1090245.JPG
Da hast Du leider die falsche/fehlerhafte Version 😞. Der kleine SMD-Widerstand ist zum Pigtail-Anschluß der externen Antenne verlötet (anstatt zur interne PCB-Antenne).
Entweder eine kleine externe Antenne besorgen oder den Widerstand umlöten.
Gtx., andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
Entweder eine kleine externe Antenne besorgen oder den Widerstand umlöten.
Hmm, das ist ja nicht so schön... Also umlöten möchte ich da nichts, das ist mir zu fummelig. Wo kann man denn eine solche Antenne bekommen, bzw. wie ist die genaue Bezeichnung dafür?
Andars schrieb: Wo kann man denn eine solche Antenne bekommen, bzw. wie ist die genaue Bezeichnung dafür?
Frag doch mal Janko (Kveldulfur), der hatte genau das gleiche Problem und wollte sich eine externe Antenne besorgen.
Gtx., andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
Ja, das werde ich machen. Wie heißt denn der Widerstand (Nr.), der umgelötet werden muss?
Schau mal mein Posting hier, da habe ich das unterm Microskop fotografiert, https://abbuc.de/forum/viewtopic.php?p=3809#p3809 direkt neben dem Espressif Chip.
Auf meinem Foto ist der Widerstand korrekt (zur PCB Antenne gelötet).
Gtx., andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
andymanone schrieb: Frag doch mal Janko (Kveldulfur), der hatte genau das gleiche Problem und wollte sich eine externe Antenne besorgen.
Hi!
Ich habe einen sehr einfachen Weg gewählt... ich habe mein FujiNet mit Sleeπ getauscht, da er sich eine Version mit externe Antenne bauen wollte 😀
Grüße Janko
Meine Projekte findest Du hier...
Gute Lösung. Und, ist der Empfang jetzt besser?
ABBUC-Mitglied aus den 90ern/frühen 2000ern Ex-WAF und Regionalgruppe Thüringen
Ich muss nochmal stören...
Schau mal mein Posting hier, da habe ich das unterm Microskop fotografiert, -> das ist R15 direkt neben dem Espressif Chip.
Aber bei mir ist doch der R15 an ganz anderer Stelle, in der Nähe vom RESET-Taster?!?
Kveldulfur schrieb: Ich habe einen sehr einfachen Weg gewählt... ich habe mein FujiNet mit Sleeπ getauscht, da er sich eine Version mit externe Antenne bauen wollte 😀
...und der hat noch keine passende Antenne besorgt. Aber die Empfangsqualität wird auf jeden Fall besser - weil so ist garkeine Antenne angeschlossen; noch nicht mal die interne.
Sleeπ
Andars schrieb: Ich muss nochmal stören...
Schau mal mein Posting hier, da habe ich das unterm Microskop fotografiert, -> das ist R15 direkt neben dem Espressif Chip.
Aber bei mir ist doch der R15 an ganz anderer Stelle, in der Nähe vom RESET-Taster?!?

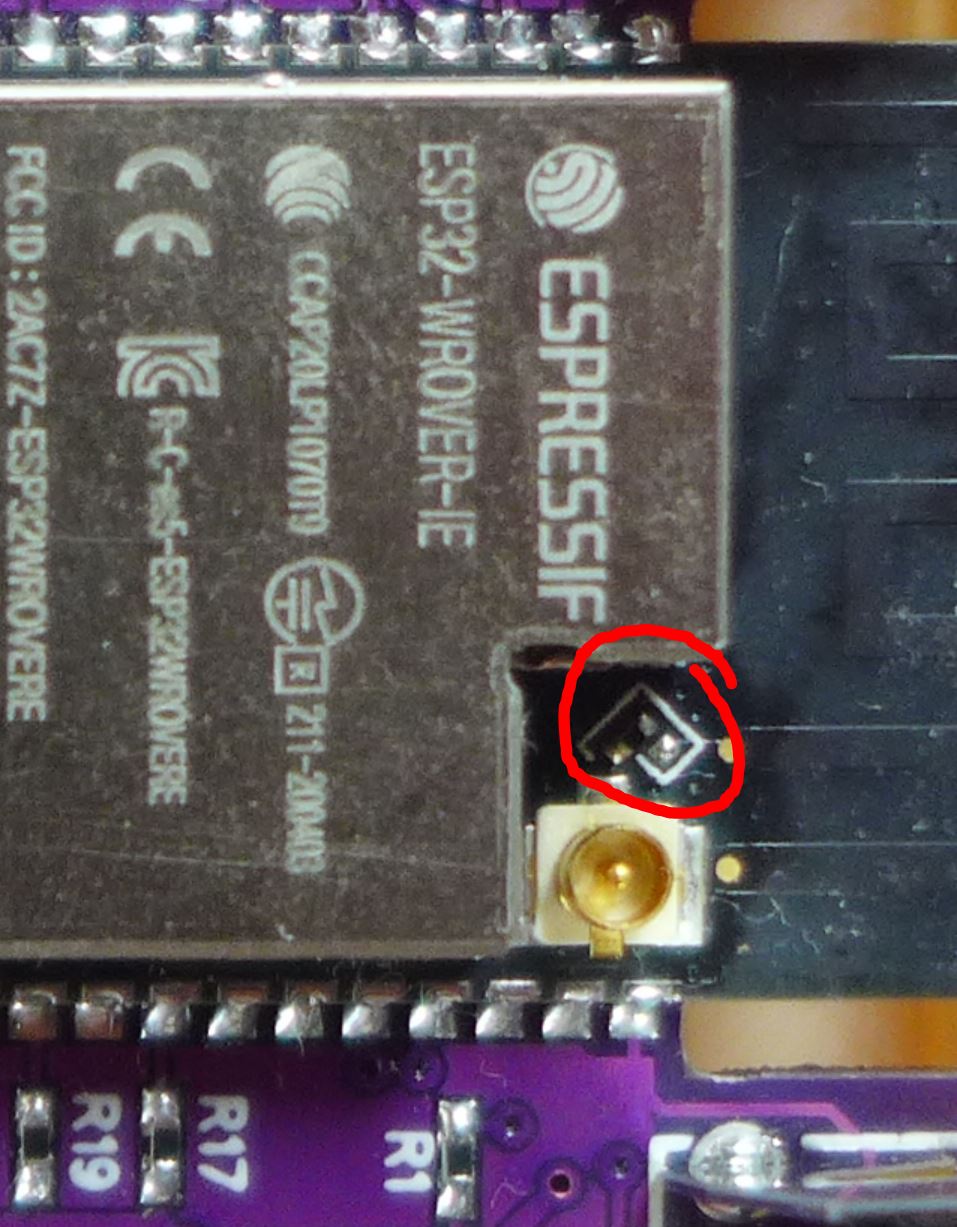

Entscheidend ist der R auf dem Espressif-PCB (NICHT der auf der Hautplatine!). Möglicherweise ist der bei Dir nicht so bezeichnet, aber anhand des folgenden Ausschnitts siehts Du, was ich meine:
Da gibts nur zwei Möglichkeiten:
- Widerstand "von Mitte nach Rechts" zur PCB-Antenne, oder
- Widerstand "von Mitte nach Links" zum externen Antennenanschluss (so wie es bei Dir zur Zeit ist)
Gtx., andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
Alles Klar, jetzt habe ich das verstanden. Der Widerstand ist ja so winzig, den hatte ich erst gar nicht gesehen.
Heute habe ich den Fernsehmonteur meines Vertrauens kontaktiert. Er möchte diesen klitzekleinen Widerstand am liebsten auch nicht anfassen und rät mir zu einer externen Antenne. Wir haben auch schon Versuche gemacht:
Die Signalqualität erhöht sich damit von ca. 14% auf ca. 50% und liegt jetzt im grünen Bereich. Die Antenne möchte er zwischen Taster 1 und 2 platzieren. Ein Foto werde ich nachliefern...
Gruß
Andreas
Prima! Das klingt doch gut 😎 !
Viel Erfolg!
Kurzer Hinweis: Soweit ich weiß, hat der besagte Widerstand einen Wert von "0 Ohm". Es sollte theoretisch auch funktionieren, den "alten" einfach zu entfernen und dann nur einen kleinen Lötzinn-Blob neu zu setzen. Aber das nur mal so, falls sich das Dein Fernsehmechaniker zutrauen sollte...
Gtx., andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
Danke für den Hinweis! Wir probieren das mal mit dem Lötzinn-Blob...
Das mit der Lötzinnbrücke hat funktioniert!!! Das Fujinet hat jetzt eine Sendeleistung von 67% gegenüber der externen Antennenversion mit ca 50%.
Andars schrieb: Das mit der Lötzinnbrücke hat funktioniert!!! Das Fujinet hat jetzt eine Sendeleistung von 67% gegenüber der externen Antennenversion mit ca 50%.
Cool 😎 ! Freut mich 😀 !
Gtx., andY
Ressortleiter Hardware - Save the past and use the future!© andYManOne / Demozoo / Brandnew: Live 24/7 Stream - Industrial - Chiptune/Covers - Vocal Dream - EDM - Indie - own tracks
Das Signal ist mit der kleinen Platinen-Antenne besser als mit einer externen Antenne?
Sleeπ
Das Signal ist mit der kleinen Platinen-Antenne besser als mit einer externen Antenne?
Ja, bei mir ist das so.
Hm, das überrascht mich jetzt ein wenig. Ich bin davon ausgegangen daß mit einer externen Antenne der Signalpegel stärker wird (und hatte mir aus diesem Grund extra ein FN mit Stöpsel für eine externe Antenne ertauscht). Wenn das Signal damit schwächer wird, macht es doch eigentlich garkeinen Sinn "ab Werk" ein FN (bzw. die W-Lan-Platine) mit externer Antenne anzubieten. 😲
Was für eine Antenne hängt denn an dem Gerät? Kannst Du mal ein Bild posten?
Sleeπ
Was für eine Antenne hängt denn an dem Gerät? Kannst Du mal ein Bild posten?
Jetzt hängt keine Antenne dran, weil wir ja letztendlich umgelötet haben. Ich hatte nur mal zum Testen die Antenne dran, mich dann aber für die Lötung entschieden. Ein Foto hatte ich da leider nicht gemacht..
Kann aber sein, dass die Antenne nicht optimal war.
